国产av一区二区三区综合-高清在线午夜一区二区亚洲-久久一区二区三区国产-国产成人精品无缓存在线播放

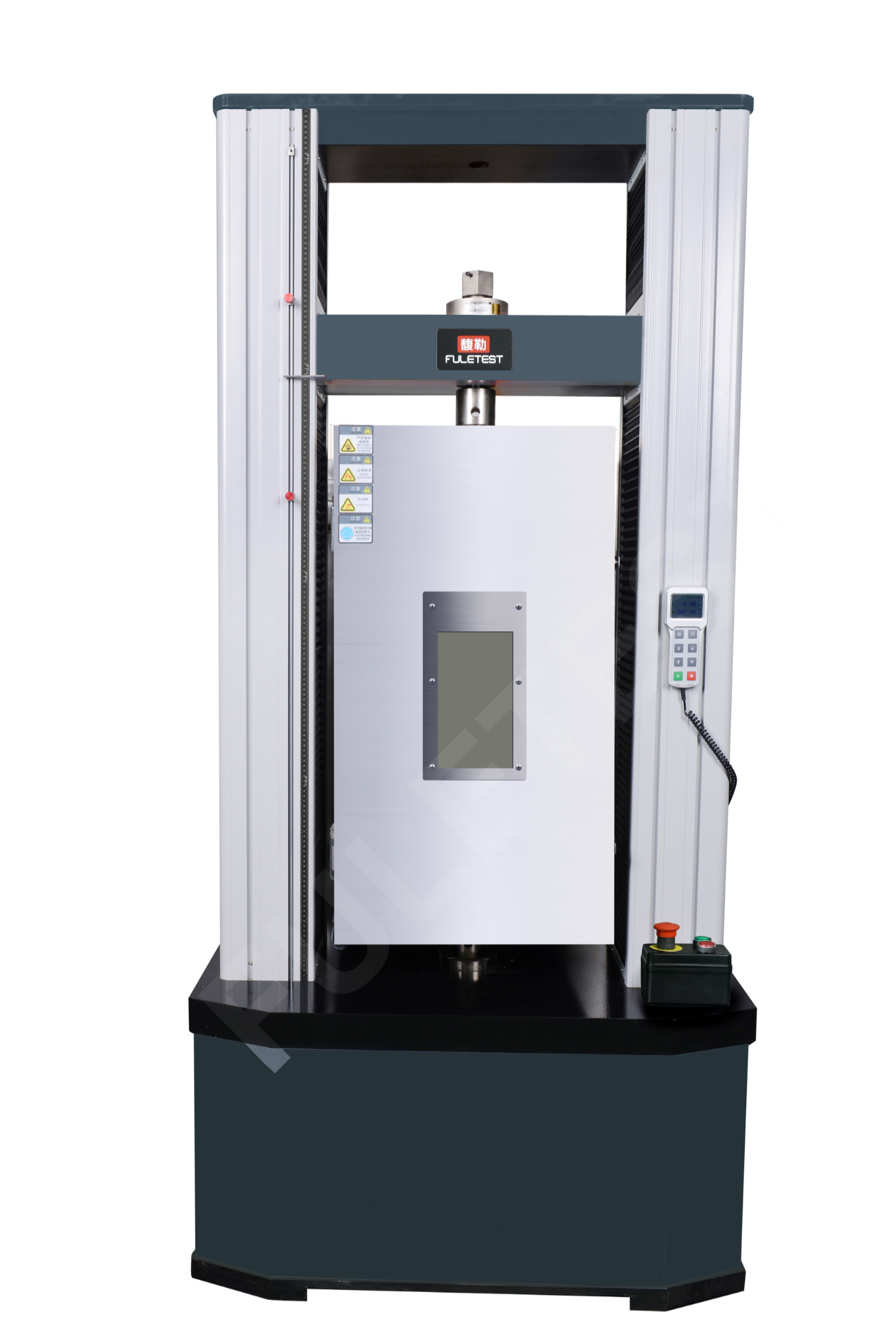

　　隨著技術(shù)水平的不斷提升，高低溫拉伸試驗(yàn)機(jī)被廣泛適用于航空航天、石油化工、機(jī)械制造、新型材料、高分子材料、膠粘劑、陶瓷建材、金屬材料以及高等院校、科研機(jī)構(gòu)、技術(shù)監(jiān)督、質(zhì)檢站所等部門，設(shè)備配置FLWK系列溫控高低溫試驗(yàn)箱高溫爐高溫環(huán)境試驗(yàn)裝置等，高低溫依據(jù)Q/FLT-2009《高溫高低溫拉伸試驗(yàn)標(biāo)準(zhǔn)方法》制造標(biāo)準(zhǔn)。

　　高溫拉伸試驗(yàn)指的是在高溫狀態(tài)下所進(jìn)行的拉伸試驗(yàn)，在進(jìn)行拉伸試驗(yàn)時(shí)，除了要考慮應(yīng)力和應(yīng)變外，還要考慮溫度和時(shí)間兩個(gè)參量，溫度對(duì)高溫拉伸性能影響很大，因此對(duì)溫度的控制要求很嚴(yán)格。試樣一般采用電爐加熱，爐子工作空間要有足夠的均熱帶，用儀表進(jìn)行自動(dòng)控制溫度。

　　我們?cè)谶M(jìn)行高溫拉伸試驗(yàn)時(shí)的變量控制：
　　高溫拉伸試驗(yàn)時(shí)，試樣施力的時(shí)問(wèn)，即拉伸速度對(duì)拉伸性能有顯著影響。為此，高溫拉伸試驗(yàn)時(shí)必須將試樣的拉伸速度控制在規(guī)定范圍內(nèi)。在國(guó)家標(biāo)準(zhǔn)中規(guī)定，測(cè)定非比例抗拉強(qiáng)度和屈服強(qiáng)度時(shí)，屈服期間試樣標(biāo)距內(nèi)應(yīng)變速率應(yīng)在（0.001~0.005）/min范圍內(nèi)，盡量保持某個(gè)恒定值。在不能控制應(yīng)變速率的情況下應(yīng)調(diào)節(jié)應(yīng)力速率，使在彈性范圍內(nèi)應(yīng)變速率保持于0.003/min之內(nèi)，但應(yīng)力速率不應(yīng)超過(guò)300MPa/min。仲裁試驗(yàn)采用中間應(yīng)變速率。屈服后或不測(cè)規(guī)定非比例拉伸強(qiáng)度和屈服強(qiáng)度時(shí)，應(yīng)變速率在（0.02～0.20)/min之間保持恒定。通常采用熱電偶作為溫度傳感器檢測(cè)試樣溫度。熱電偶的熱端用石棉繩捆綁緊貼試樣工作表面。冷端引出爐外而置于冰水中或零點(diǎn)補(bǔ)償裝置內(nèi)，其溫度偏差不應(yīng)超過(guò)±0.5攝氏度。高溫拉伸試驗(yàn)時(shí)溫度測(cè)量?jī)x器的精度不應(yīng)低于0.1級(jí)，溫度記錄儀的精度不應(yīng)低于0.5%。

　　高低溫拉伸試驗(yàn)機(jī)實(shí)驗(yàn)分析：
　　金屬材料的高溫拉伸試驗(yàn)所規(guī)定的性能指標(biāo)與常溫拉伸試驗(yàn)時(shí)基本相同，但一般是測(cè)定抗拉強(qiáng)度、屈服強(qiáng)度、斷后伸長(zhǎng)率和斷面收縮率四大性能指標(biāo)。由于做高溫短時(shí)拉伸試驗(yàn)時(shí)，負(fù)荷持續(xù)時(shí)間的長(zhǎng)短，對(duì)拉伸性能有顯著影響?？焖倮瓟喽虝r(shí)高溫拉伸試樣時(shí)，抗拉強(qiáng)度值明顯提高。屈服點(diǎn)或規(guī)定非比例伸長(zhǎng)應(yīng)力的情況也類似。因此國(guó)家標(biāo)準(zhǔn)中對(duì)高溫短時(shí)拉伸試驗(yàn)時(shí)的拉伸速度作了嚴(yán)格限制。試樣的允許應(yīng)變速度只及常溫拉伸試驗(yàn)時(shí)的1/20。通常估計(jì)，做一次拉伸試驗(yàn)，其負(fù)荷持續(xù)的時(shí)間不應(yīng)小于15~20min。這在試驗(yàn)時(shí)必須嚴(yán)加注意的。
