3D三維全場應變測量系統

1

系統介紹

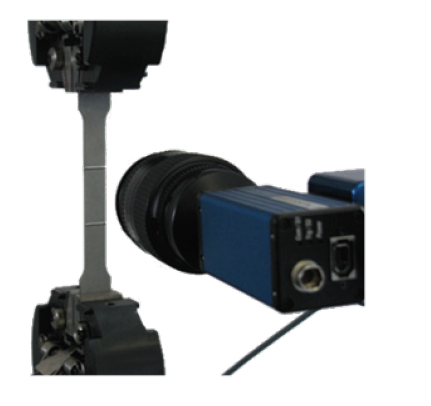

Q400 3D三維全場應變測量系統用于測試各種材料的3D全場應變散斑變形測試,可以根據測試場景需要選擇多攝像頭,顯微鏡鏡頭等,從極小試件到大型試件均能測試。性能先進，功能強大，滿足多種科研需要。

2

圖像測量范圍

0.5x0.5mm到10x10m

3

測試精度

滿足 ISO9513-0.5級精度

4

可選鏡頭

3D DIC、多攝像機系統、多功能顯微鏡系統、高速攝像機系統等

5

測試分辨率

1μm

6

圖像采集頻率

1HZ-100HZ、560HZ或更高等

7

測力精度

0.5級

8

測試軟件

實時分析軟件 實時測量

9

自校準

極速閉環全自動校準功能

10

軟件模型

3D坐標，位移和應變張量的區域測量，顯示為2D疊加層或3D模型

11

多相機

配置多相機測試復雜表面上的精度和表面覆蓋率，并全面檢測圓柱狀部件，可同時測量樣品的正面和背面以及厚度和厚度變化

12

圖像采集

用于圖像采集，評估和可視化的模塊化軟件包。CCD和高速相機的高性能集成，多達8個模擬輸入信號的同步圖像采集，可編程圖像采集-實現復雜的采集過程（觸發，幀速率，時間，模擬值變化，相位角等）

13

多種測試功能

配合力加載試驗系統測試材料的應變、彈性模量、泊松比參數等，有限元模擬的驗證，裂紋擴展，斷裂力學，動態測試：碰撞測試，行人保護，安全氣囊測試，快速撕裂測試，振動測試，疲勞測試，蠕變測試，熱膨脹系數等

14

多種應用

包括平面樣品測量、測量任意物體的幾何形狀、靈活的系統，適用于教學和研究中的任何應用、測量材料前后應變分布，厚度，厚度變化和體積、在小像場（約0.5 x 0.5mm至17x17mm）上進行測量

15

重點提示

更多相關技術選型參考技術規格資料請聯系馥勒FULETEST。
