一、全自動缺口投影圖像分析儀介紹：

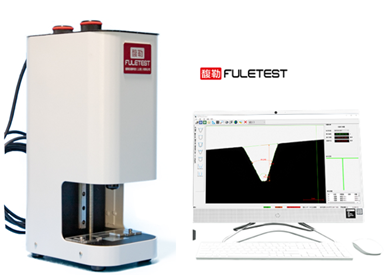

全自動缺口投影圖像分析儀主要應用于金屬材料檢測中的沖擊試樣缺口分析，其擁有特有光學圖像技術將被測沖擊試樣缺口V型U型缺口圖像通過千萬像素的相機及鏡頭，將圖像采集到電腦顯示器上，通過專用測量軟件自動捕捉、自動判定，精確測量V、U型沖擊試樣尺寸。實現一鍵自動測量，自動識別缺口邊緣，自動標注測量數據，根據GB/T 229 標準試樣規定公差范圍瞬間判斷試樣是否合格，自動保存測量結果。

二、缺口投影儀主要參數：

2.1機架采用高精度滾珠絲桿，并具有高線性滑塊輔助導向，保證機架有足夠的剛度以及運行精度；

2.2設備光源：采用無影、無反射LED平行背光光源，光源光照均勻，亮度可調節；

2.3缺口分析儀鏡頭：采用千萬級工業高像素，遠心鏡頭或遠心結構鏡頭，高清晰品牌鏡頭，鏡頭畸變0.03%-0.005%（不同倍數不同畸變），50倍放大可變焦，自動捕捉?jīng)_擊試樣尺寸進行測量；

2.4按照 GB/T 229 標準試樣尺寸要求，可高效便捷測量標準中所規定的所有尺寸：沖擊試樣缺口角度、缺口深度、缺口根部半徑、缺口底部高度、試樣寬度、試樣長度、缺口縱軸夾角角度、試樣軸向面夾角測量，缺口對稱面-端部距離測量；

2.5圖像測量、標注工具：有直線、長度、兩點距離、多點到同一直線的垂直距離等多種測量工具以及箭頭、文字、點標注等多種標注工具，具備手動、自動對沖擊試樣尺寸測量以及模板對比測量功能，在自動測量出現誤差后，可以通過手動測量驗證等；

2.6分析測量系統可根據用戶測量需求進行再次開發：圖片二次導入測量功能；歷史結果查詢功能；沖擊斷口側膨脹值測量、DWTT斷口測量、沖擊斷口纖維率測量等拓展功能；

2.7更多缺口分析測量技術資料，請聯系馥勒儀器技術工程師。
