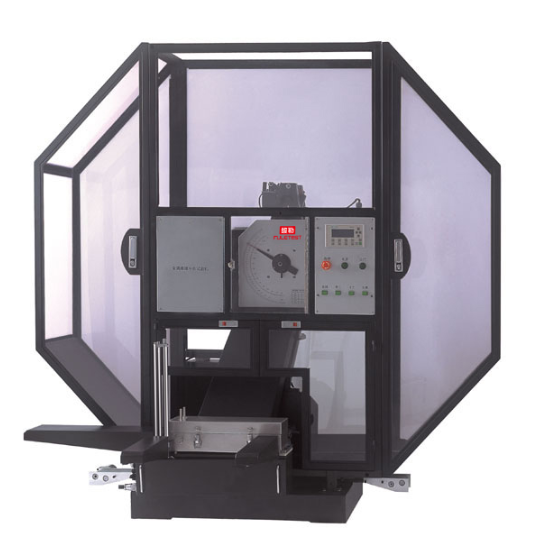

一、儀器化擺錘沖擊試驗機 主要用途：

該儀器化擺錘沖擊試驗機主要用于進行材料的儀器化（示波）沖擊試驗，測定材料試樣的沖擊吸收功和沖擊韌性。儀器化沖擊試驗機可以定量獲得材料在被沖擊斷裂的過程中所受的沖擊力與加載點位移的相互關系，直接反映出沖擊吸收功在材料動態斷裂全過程的分布特征，具有明確的物理意義與豐富的力學信息，是深入進行材料動態斷裂性能研究的重要試驗設備。

二、儀器化擺錘沖擊試驗機 執行標準：

  GB/T 19748 《鋼材 夏比V型缺口擺錘沖擊試驗儀器化試驗方法》

  ISO 14556 《鋼材 夏比V型缺口擺錘沖擊試驗 — 儀器化試驗方法》

三、儀器化擺錘沖擊試驗機主要特點：

  1. 通過沖擊力值傳感器、高速數據調理儀及高速數據采集卡采集沖擊瞬時的力—時間曲線，并通過積分獲取力—位移曲線。

 2.FULETEST 軟件自動在力—位移曲線上找出動態屈服力Fgy、最大力Fm、不穩定裂紋擴展起始力Fu、不穩定裂紋擴展終止力Fa等特征點，通過數據處理進一步獲得屈服位移Sgy、最大力時的位移Sm、不穩定裂紋擴展起始位移Siu、不穩定裂紋擴展終止位移Sa、總位移St、最大力時的能量Wm、不穩定裂紋擴展起始能量Wiu、不穩定裂紋擴展終止能量Wa、總沖擊能量Wt等指標。根據這些數據我們可以有效地將沖擊吸收功劃分為物理意義明確的能量分布組成區域，并直接揭示沖擊吸收功在試樣彈/塑性變形、裂紋形成與擴展各階段的貢獻，以此定量反映材料在動態斷裂過程中所具有的韌化或脆化的趨勢。

3. 無需設置各種參數，無需手工處理數據，所有數據處理過程自動完成，沖擊完成后可立即獲得所需的全部數據結果和試驗報告。可導出圖形曲線以及原始數據。

4. 能夠保證通過儀器化沖擊采集系統獲取的總沖擊能量Wm與傳統夏比沖擊試驗方法獲取的Ak之差在±5J以內

三、儀器化擺錘沖擊試驗機 技術參數

    擺錘型號:FLBC150E、FLBC300E、FLBC450E、FLBC750E

1 ．沖擊能量 150J、300J、450J、750J（可選）

2 ．?dāng)[錘預揚角：150°±1°

3 ．?dāng)[軸中心至試樣中心距離：750mm

4 ．沖擊速度：5.2m/s

5 ．試樣支座跨距：40mm

6 ．試樣支座弧半徑：R1~1.5mm；

7 ．沖擊刀夾角：30°；

8 ．沖擊刀厚度：16mm；

9 ．試樣規格：55×10×10mm、55×10×7.5mm、55×10×5mm；

10 ．試驗機重：約:900KG

11. 儀器化沖擊參數：

11.1 沖擊力值傳感器最大載荷：50kN

11.2 沖擊力值傳感器靜態線性誤差：±1%（10%～100%FS）
