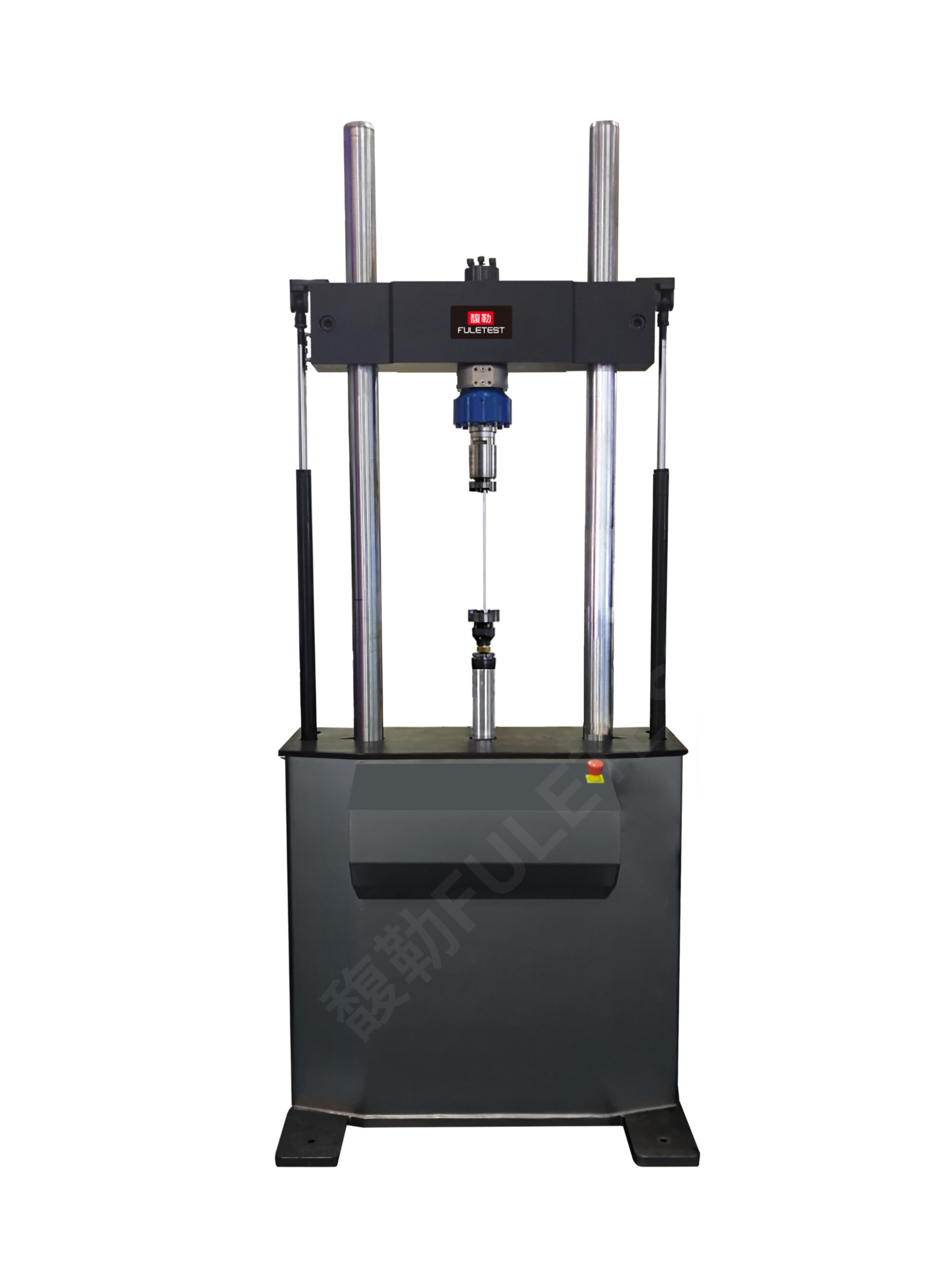

一、高速拉伸試驗機概述：
許多金屬材料或非金屬材料的斷裂行為取決于加載速率 , 碰撞安全性的數值計算需要相關數據或本構方程。 高速拉伸試驗機 能夠在很寬的速度范圍內確定應變率相關的特性值，高速?zèng)_壓和高速拉伸試驗，以及剝離和剪切試驗可以在塑料和金屬以及粘接和焊接連接上進行，可以在很慢的范圍內輕松選擇測試速度，從非常慢到非?？?，測試可以在從準靜態到高速 10m、20 m / s 的寬速度范圍內進行。
二、高速拉伸試驗機特征：
2.1 高剛度負載試驗機框架，旨在最大限度地減少高速測試期間出現的高脈沖峰值的影響；
2.2 靜壓軸承，等面積執行器，用于張力和壓力測試，兩端帶液壓緩沖墊
2.3 250 mm 的有效活塞行程可以測試非常韌性的樣品或測試異常長的樣品
2.4 高系統壓力可實現最大的動態響應和性能
2.5 用于提供液壓能量的蓄能器直接安裝在執行器附近，以最大限度地減少流量和壓力損失
2.6 數字活塞傳感器溫度穩定，具有非常高的動態響應，無需校準
2.7 具有集成高速數據記錄功能的電子設備，標準四通道，可擴展至八個通道
2.8 保護罩和液壓安全系統反映了對高速測試的安全性的特殊要求
三、高速拉伸試驗機主要技術規格：
|
Nominal force 標準負荷試驗力可選
|
[kN]
|
50 80
|
|
Piston speed 高速拉伸試驗速度范圍
|
[max /min m/s]
|
10~20 / 0.001 10~ 20 / 0.001
|
|
Total piston stroke 總的試驗行程
|
[mm]
|
350 350
|
|
Hydraulic end cushions
|
[mm]
|
2x50 2x50
|
|
Effective stroke 有效行程
|
[mm]
|
250 250
|
|
Nominal pressure 標準壓力
|
[bar]
|
280 280
|
|
Dimensions 1)
|
|
|
|
A Min. height of test frame
|
[mm]
|
3009 3200
|
|
A K Diagonal tipping dimension
|
[mm]
|
3200 3500
|
|
(used for installation)
|
[mm]
|
4063 4300
|
|
A Overall max. height with actuator
|
[mm]
|
1235 1235
|
|
B Max. width of test frame
|
[mm]
|
1210 1450
|
|
C Max. depth of test frame
|
[mm]
|
670 800
|
|
D 1 Distance between columns
|
[mm]
|
100 120
|
|
E Column diameter
|
[mm]
|
900 900
|
|
F Height of upper edge of lower crosshead
|
[mm]
|
1775 1850
|
|
G Max. vertical crosshead separation
|
[mm]
|
1694 1750
|
|
H Max. working test area height
|
[mm]
|
1250 1250
|
|
J Crosshead total travel
|
|
|
|
Weight 高速拉伸試驗機重量
|
[kg]
|
2180 2890
|
|
Weight with Tslot table
|
[kg]
|
2600 3900
|
四、更多關于高速拉伸試驗機技術資料，請聯系馥勒儀器科技公司技術工程師。
