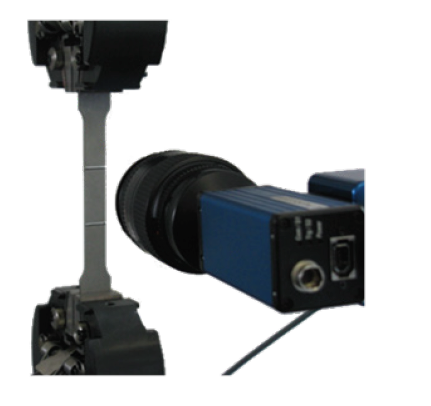

　　視頻引伸計應用于任何材料、金屬、塑料、復合材料的拉伸變形測試，彈性模量測試等，只需要做好一組標記即可，是一種非接觸、光學應變測量裝置，配合馥勒試驗機用于測量拉伸試樣的平均厚度、長度和寬度，無需在試驗過程中接觸試樣。

　　系統的測量輸出可以是模擬量的或RS232串口的，可替代機械式引伸計，與不同的試驗機連接使用。如果選用獨立PC作為成像處理單元，引伸計可以方便的與不同的試驗機連接切換。系統包括單個相機和云臺，馥勒提供用于平面樣品的LED照明或用于圓柱形或平面樣品的圓頂燈。云臺安裝在可調整的支架上，并且可以朝向或遠離樣品移動，以調整不同的視野。視頻引伸計系統適用于金屬、箔、復合材料或塑料的拉伸測試、壓縮測試等。

　　視頻引伸計適合于根據ISO 10113和10275（GB/T5027和GB/T5028或當量）測量R值，N值，并根據ISO 6892（GB/T228）測量彈性段應變、最大力伸長率和斷裂伸長率，其視野可達200mm，根據ISO 9513（或當量）的精度可達1級或更高，分辨率為1μm，具有200mm視野。

　　視頻引伸計產品特點說明：

　　1、視頻引伸計在合適的背光條件下，橫向測量可以通過垂直線、點陣或使用樣本邊緣進行。隨機點模式可用于研究局部應變分布；

　　2、視頻引伸計相機圖像可以離線查詢分析，并復現整個試驗過程。所有的測量都可以保存在軟件內并可以以Excel格式導出；

　　3、系統能夠同時進行軸向和橫向測量，可使用涂有油漆噴涂、標記筆或粘貼標志的黑色或白色點或線標記標尺長度?？梢詷擞浂噙_10個直線標尺標記或多達100個點標記，用于長度和寬度測量或應變分析；

　　4、系統可以對樣品不接觸，對材料特性試驗沒有任何影響；

　　5、視頻引伸計測控軟件系統可以獨立運行，也可與試驗機軟件通訊聯控；

　　6、在馥勒試驗機軟件中，可進行分析圖像、校準曲線，將所得的測量值轉換成毫米等操作，通過曲線還可校正光學系統的任何失真、跳動或失準。校準是否精確取決于相機安裝固定是否牢固，并且焦點保持在恒定的與預設范圍內；

　　7、馥勒視頻引伸計校準曲線將自動計算，新的結果可以實時存儲和記錄，為圖像分析做好準備；

　　8、測量可以通過RS232串口或可選的模擬量模塊輸出，采樣頻率高達500赫茲。

　　視頻引伸計技術參數：

　　1、變形測量范圍25mm、50mm、100mm、200mm、300mm等可選；

　　2、變形分辨率：0.5μm、2μm；

　　3、測試頻率30-200 Hz；

　　4、可測量軸向應變和橫向應變；

  　　5、鏡頭和濾光器、頂光（可選LED光條）攝像機云臺；

       6、可選配顯微鏡頭、高速采集、2D二維分析等。
